Seat Alhambra 2009 Manuel du propriétaire (in French)

Caractéristiques techniques289
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

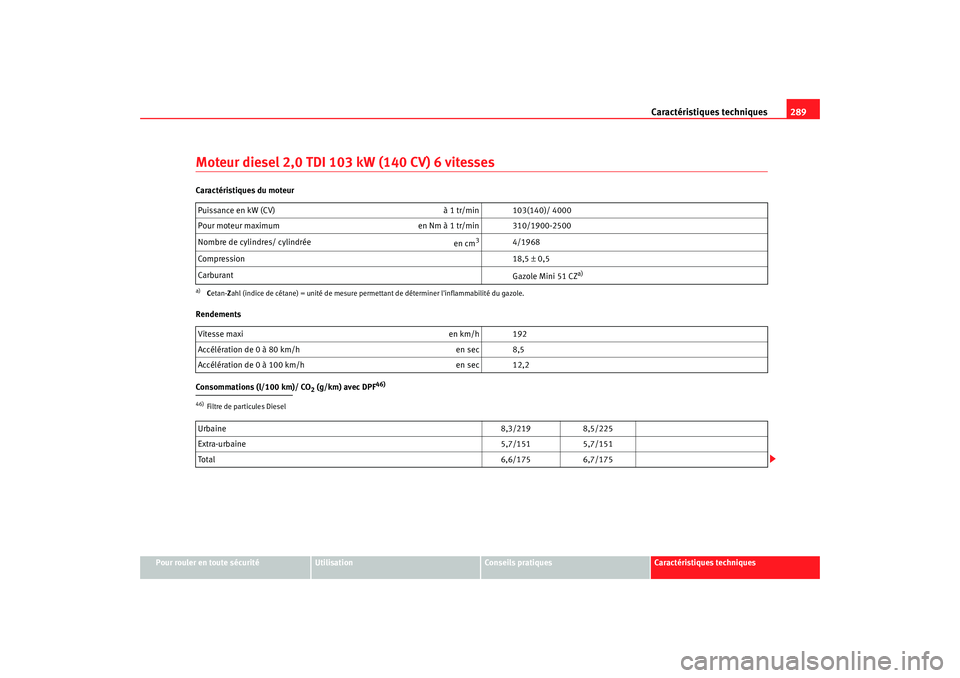

Moteur diesel 2,0 TDI 103 kW (140 CV) 6 vitessesCaractéristiques du moteur
Rendements
Consommations (l/100 km)/ CO
2 (g/km) avec DPF
46)
Puissance en kW (CV) à 1 tr/min 103(140)/ 4000
Pour moteur maximum en Nm à 1 tr/min 310/1900-2500
Nombre de cylindres/ cylindrée en cm
3
4/1968
Compression 18,5 ± 0,5
Carburant Gazole Mini 51 CZ
a)
a)Cetan- Zahl (indice de cétane) = unité de mesure permettant de déterminer l'inflammabilité du gazole.Vitesse maxi en km/h 192
Accélération de 0 à 80 km/h en sec 8,5
Accélération de 0 à 100 km/h en sec 12,246)Filtre de particules DieselUrbaine 8,3/2198,5/225
Extra-urbaine 5,7/1515,7/151
To tal 6,6/1756,7/175
alhambra_frances.book Seite 289 Montag, 23. M‰ rz 2009 1:53 13

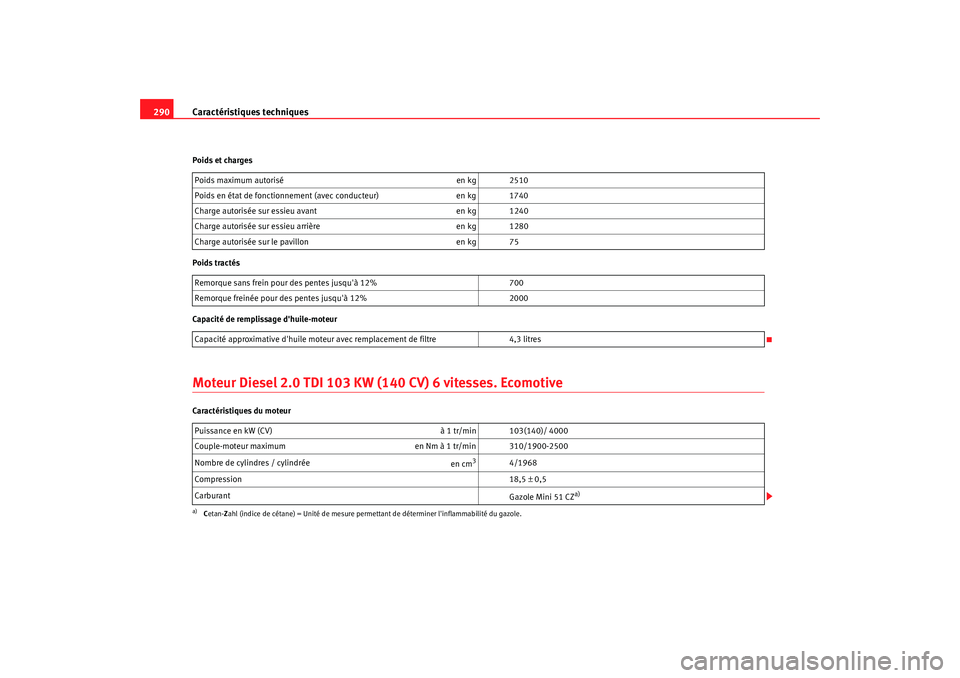

Caractéristiques techniques
290Poids et charges
Poids tractés
Capacité de remplissage d'huile-moteurMoteur Diesel 2.0 TDI 103 KW (140 CV) 6 vitesses. EcomotiveCaractéristiques du moteur Poids maximum autorisé
en kg 2510
Poids en état de fonctionnement (avec conducteur) en kg 1740
Charge autorisée sur essieu avant en kg 1240
Charge autorisée sur essieu arrière en kg 1280
Charge autorisée sur le pavillon en kg 75
Remorque sans frein pour des pentes jusqu'à 12% 700
Remorque freinée pour des pentes jusqu'à 12% 2000
Capacité approximative d'huile moteur avec remplacement de filtre 4,3 litres
Puissance en kW (CV) à 1 tr/min 103(140)/ 4000
Couple-moteur maximum en Nm à 1 tr/min 310/1900-2500
Nombre de cylindres / cylindrée en cm
3
4/1968
Compression 18,5 ± 0,5
Carburant Gazole Mini 51 CZ
a)
a)Cetan- Zahl (indice de cétane) = Unité de mesure permettant de déterminer l'inflammabilité du gazole.
alhambra_frances.book Seite 290 Montag, 23. M‰ rz 2009 1:53 13

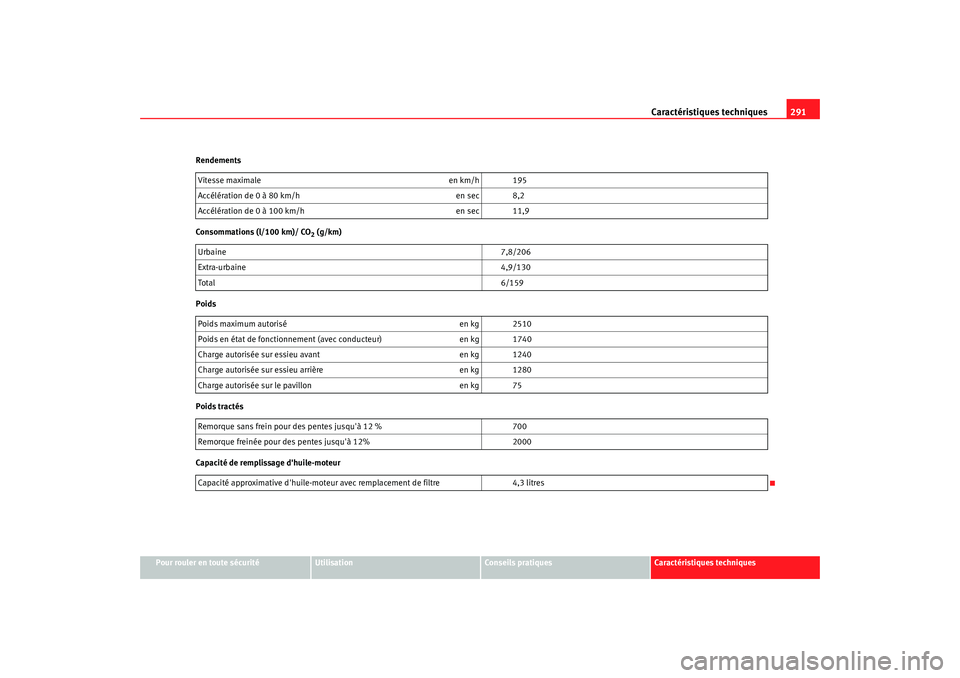

Caractéristiques techniques291
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Rendements
Consommations (l/100 km)/ CO
2 (g/km)
Poids
Poids tractés
Capacité de remplissage d'huile-moteur Vitesse maximale
en km/h 195
Accélération de 0 à 80 km/h en sec 8,2
Accélération de 0 à 100 km/h en sec 11,9
Urbaine 7,8/206
Extra-urbaine 4,9/130
To tal 6/159
Poids maximum autorisé en kg 2510
Poids en état de fonctionnement (avec conducteur) en kg 1740
Charge autorisée sur essieu avant en kg 1240
Charge autorisée sur essieu arrière en kg 1280
Charge autorisée sur le pavillon en kg 75
Remorque sans frein pour des pentes jusqu'à 12 % 700
Remorque freinée pour des pentes jusqu'à 12% 2000
Capacité approximative d'huile-moteur avec remplacement de filtre 4,3 litres
alhambra_frances.book Seite 291 Montag, 23. M‰rz 2009 1:53 13

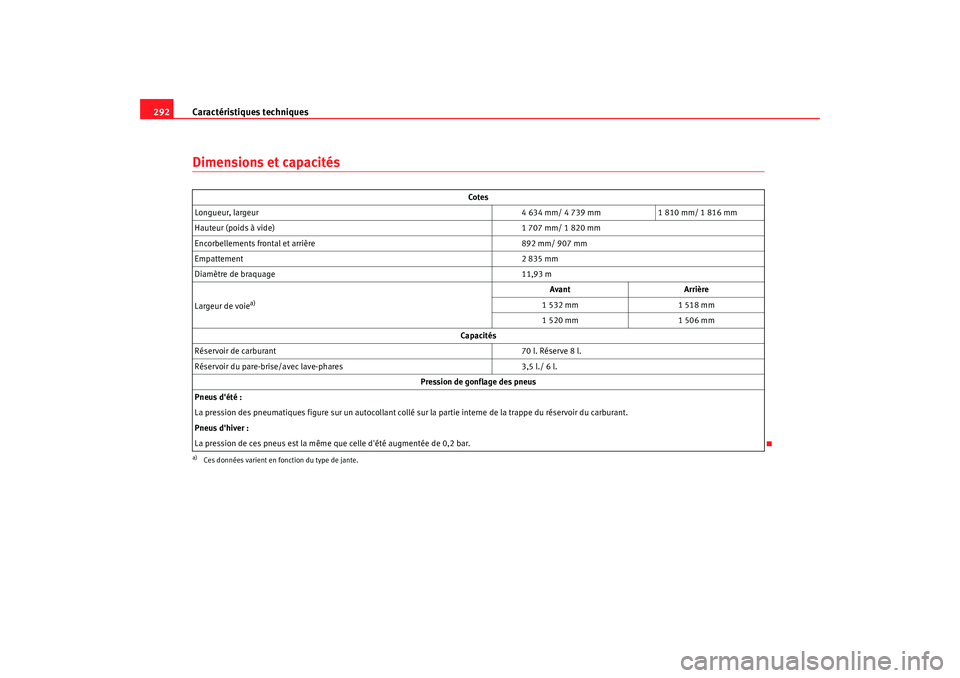

Caractéristiques techniques
292Dimensions et capacités
Co tes
Longueur, largeur 4 634 mm/ 4 739 mm1 810 mm/ 1 816 mm
Hauteur (poids à vide) 1 707 mm/ 1 820 mm
Encorbellements frontal et arrière 892 mm/ 907 mm
Empattement 2 835 mm
Diamètre de braquage 11,93 m
Largeur de voie
a)
a)Ces données varient en fonction du type de jante.
Avant Arrière
1 532 mm 1 518 mm
1 520 mm 1 506 mm
Capacités
Réservoir de carburant 70 l. Réserve 8 l.
Réservoir du pare-brise/avec lave-phares 3,5 l./ 6 l.
Pression de gonflage des pneus
Pneus d'été :
La pression des pneumatiques figure sur un autocollant collé sur la partie interne de la trappe du réservoir du carburant.
Pneus d'hiver :
La pression de ces pneus est la même que celle d'été augmentée de 0,2 bar.
alhambra_frances.book Seite 292 Montag, 23. M‰ rz 2009 1:53 13

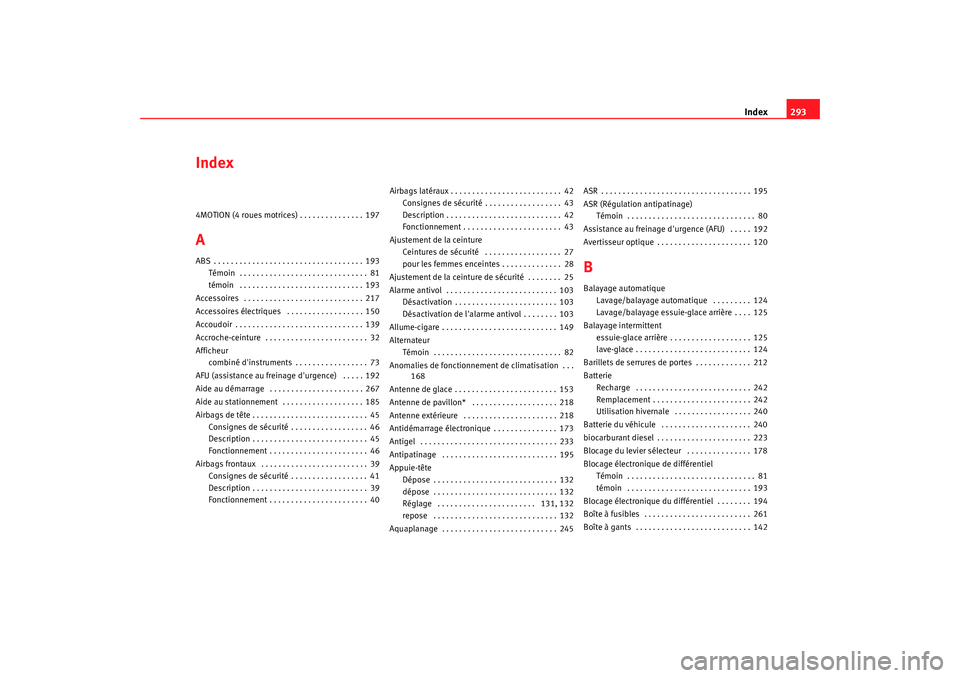

Index293
Index4MOTION (4 roues motrices) . . . . . . . . . . . . . . . 197AABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
Accessoires électriques . . . . . . . . . . . . . . . . . . 150
Accoudoir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
Accroche-ceinture . . . . . . . . . . . . . . . . . . . . . . . . 32
Afficheur combiné d'instruments . . . . . . . . . . . . . . . . . 73
AFU (assistance au freinage d'urgence) . . . . . 192
Aide au démarrage . . . . . . . . . . . . . . . . . . . . . . 267
Aide au stationnement . . . . . . . . . . . . . . . . . . . 185
Airbags de tête . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Consignes de sécurité . . . . . . . . . . . . . . . . . . 46
Description . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . 46
Airbags frontaux . . . . . . . . . . . . . . . . . . . . . . . . . 39 Consignes de sécurité . . . . . . . . . . . . . . . . . . 41
Description . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . 40 Airbags latéraux . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Consignes de sécurité . . . . . . . . . . . . . . . . . . 43
Description . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . 43
Ajustement de la ceinture Ceintures de sécurité . . . . . . . . . . . . . . . . . . 27
pour les femmes enceintes . . . . . . . . . . . . . . 28
Ajustement de la ceinture de sécurité . . . . . . . . 25
Alarme antivol . . . . . . . . . . . . . . . . . . . . . . . . . . 103 Désactivation . . . . . . . . . . . . . . . . . . . . . . . . 103
Désactivation de l'alarme antivol . . . . . . . . 103
Allume-cigare . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Alternateur Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Anomalies de fonctionnement de climatisation . . . 168
Antenne de glace . . . . . . . . . . . . . . . . . . . . . . . . 153
Antenne de pavillon* . . . . . . . . . . . . . . . . . . . . 218
Antenne extérieure . . . . . . . . . . . . . . . . . . . . . . 218
Antidémarrage électronique . . . . . . . . . . . . . . . 173
Antigel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Antipatinage . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Appuie-tête Dépose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
dépose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
Réglage . . . . . . . . . . . . . . . . . . . . . . . 131, 132
repose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
Aquaplanage . . . . . . . . . . . . . . . . . . . . . . . . . . . 245 ASR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
ASR (Régulation antipatinage)
Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Assistance au freinage d'urgence (AFU) . . . . . 192
Avertisseur optique . . . . . . . . . . . . . . . . . . . . . . 120
BBalayage automatique Lavage/balayage automatique . . . . . . . . . 124
Lavage/balayage essuie-glace arrière . . . . 125
Balayage intermittent essuie-glace arrière . . . . . . . . . . . . . . . . . . . 125
lave-glace . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
Barillets de serrures de portes . . . . . . . . . . . . . 212
Batterie Recharge . . . . . . . . . . . . . . . . . . . . . . . . . . . 242
Remplacement . . . . . . . . . . . . . . . . . . . . . . . 242
Utilisation hivernale . . . . . . . . . . . . . . . . . . 240
Batterie du véhicule . . . . . . . . . . . . . . . . . . . . . 240
biocarburant diesel . . . . . . . . . . . . . . . . . . . . . . 223
Blocage du levier sélecteur . . . . . . . . . . . . . . . 178
Blocage électronique de différentiel Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Blocage électronique du différentiel . . . . . . . . 194
Boîte à fusibles . . . . . . . . . . . . . . . . . . . . . . . . . 261
Boîte à gants . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
alhambra_frances.book Seite 293 Montag, 23. M‰ rz 2009 1:53 13

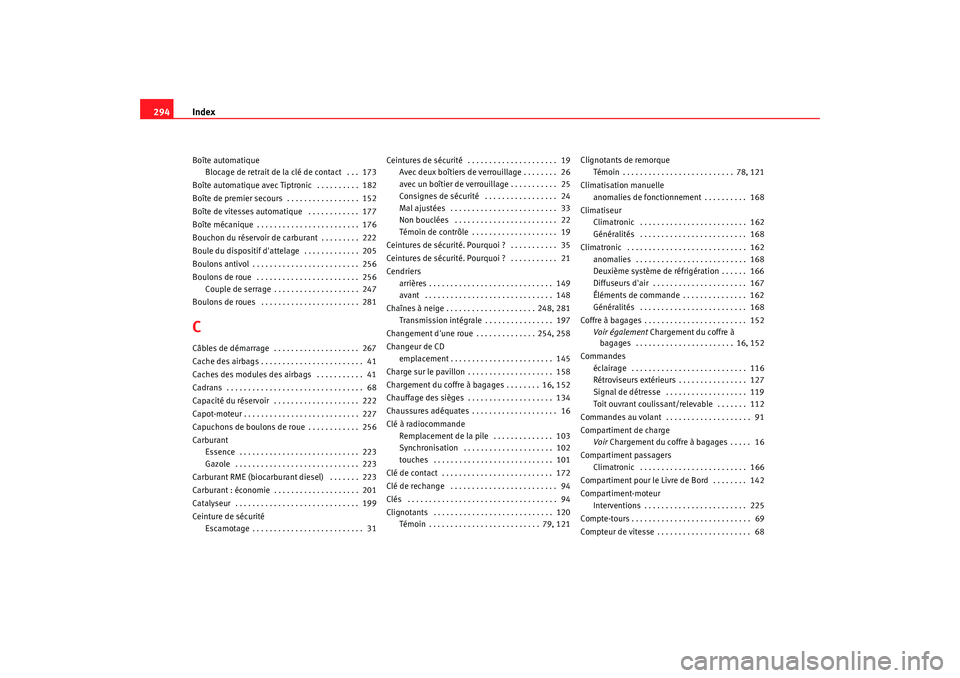

Index
294Boîte automatique
Blocage de retrait de la clé de contact . . . 173
Boîte automatique avec Tiptronic . . . . . . . . . . 182
Boîte de premier secours . . . . . . . . . . . . . . . . . 152
Boîte de vitesses automatique . . . . . . . . . . . . 177
Boîte mécanique . . . . . . . . . . . . . . . . . . . . . . . . 176
Bouchon du réservoir de carburant . . . . . . . . . 222
Boule du dispositif d'attelage . . . . . . . . . . . . . 205
Boulons antivol . . . . . . . . . . . . . . . . . . . . . . . . . 256
Boulons de roue . . . . . . . . . . . . . . . . . . . . . . . . 256 Couple de serrage . . . . . . . . . . . . . . . . . . . . 247
Boulons de roues . . . . . . . . . . . . . . . . . . . . . . . 281CCâbles de démarrage . . . . . . . . . . . . . . . . . . . . 267
Cache des airbags . . . . . . . . . . . . . . . . . . . . . . . . 41
Caches des modules des airbags . . . . . . . . . . . 41
Cadrans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Capacité du réservoir . . . . . . . . . . . . . . . . . . . . 222
Capot-moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . 227
Capuchons de boulons de roue . . . . . . . . . . . . 256
Carburant Essence . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223
Gazole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223
Carburant RME (biocarburant diesel) . . . . . . . 223
Carburant : économie . . . . . . . . . . . . . . . . . . . . 201
Catalyseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
Ceinture de sécurité Escamotage . . . . . . . . . . . . . . . . . . . . . . . . . . 31 Ceintures de sécurité . . . . . . . . . . . . . . . . . . . . . 19
Avec deux boîtiers de verrouillage . . . . . . . . 26
avec un boîtier de verrouillage . . . . . . . . . . . 25
Consignes de sécurité . . . . . . . . . . . . . . . . . 24
Mal ajustées . . . . . . . . . . . . . . . . . . . . . . . . . 33
Non bouclées . . . . . . . . . . . . . . . . . . . . . . . . 22
Témoin de contrôle . . . . . . . . . . . . . . . . . . . . 19
Ceintures de sécurité. Pourquoi ? . . . . . . . . . . . 35
Ceintures de sécurité. Pourquoi ? . . . . . . . . . . . 21
Cendriers arrières . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
avant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
Chaînes à neige . . . . . . . . . . . . . . . . . . . . . 248, 281 Transmission intégrale . . . . . . . . . . . . . . . . 197
Changement d'une roue . . . . . . . . . . . . . . 254, 258
Changeur de CD emplacement . . . . . . . . . . . . . . . . . . . . . . . . 145
Charge sur le pavillon . . . . . . . . . . . . . . . . . . . . 158
Chargement du coffre à bagages . . . . . . . . 16, 152
Chauffage des sièges . . . . . . . . . . . . . . . . . . . . 134
Chaussures adéquates . . . . . . . . . . . . . . . . . . . . 16
Clé à radiocommande Remplacement de la pile . . . . . . . . . . . . . . 103
Synchronisation . . . . . . . . . . . . . . . . . . . . . 102
touches . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
Clé de contact . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Clé de rechange . . . . . . . . . . . . . . . . . . . . . . . . . 94
Clés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Clignotants . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . 79, 121 Clignotants de remorque
Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . 78, 121
Climatisation manuelle anomalies de fonctionnement . . . . . . . . . . 168
Climatiseur Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . 162
Généralités . . . . . . . . . . . . . . . . . . . . . . . . . 168
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162 anomalies . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Deuxième système de réfrigération . . . . . . 166
Diffuseurs d'air . . . . . . . . . . . . . . . . . . . . . . 167
Éléments de commande . . . . . . . . . . . . . . . 162
Généralités . . . . . . . . . . . . . . . . . . . . . . . . . 168
Coffre à bagages . . . . . . . . . . . . . . . . . . . . . . . . 152 Voir également Chargement du coffre à
bagages . . . . . . . . . . . . . . . . . . . . . . . 16, 152
Commandes éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Rétroviseurs extérieurs . . . . . . . . . . . . . . . . 127
Signal de détresse . . . . . . . . . . . . . . . . . . . 119
Toit ouvrant coulissant/relevable . . . . . . . 112
Commandes au volant . . . . . . . . . . . . . . . . . . . . 91
Compartiment de charge Voir Chargement du coffre à bagages . . . . . 16
Compartiment passagers Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . 166
Compartiment pour le Livre de Bord . . . . . . . . 142
Compartiment-moteur Interventions . . . . . . . . . . . . . . . . . . . . . . . . 225
Compte-tours . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Compteur de vitesse . . . . . . . . . . . . . . . . . . . . . . 68
alhambra_frances.book Seite 294 Montag, 23. M‰ rz 2009 1:53 13

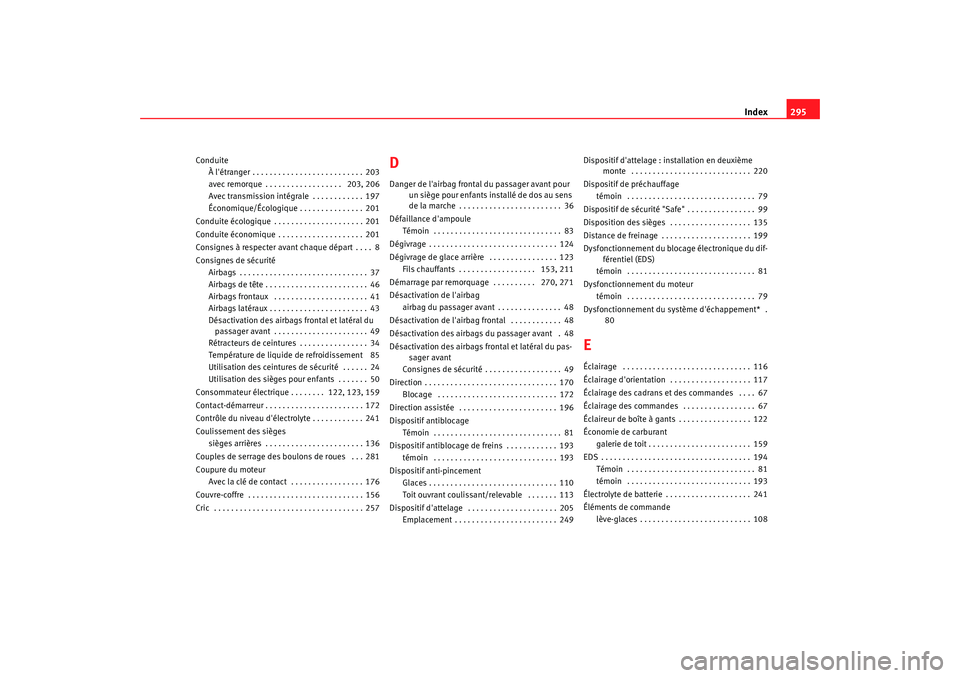

Index295
Conduite
À l'étranger . . . . . . . . . . . . . . . . . . . . . . . . . . 203
avec remorque . . . . . . . . . . . . . . . . . . 203, 206
Avec transmission intégrale . . . . . . . . . . . . 197
Économique/Écologique . . . . . . . . . . . . . . . 201
Conduite écologique . . . . . . . . . . . . . . . . . . . . . 201
Conduite économique . . . . . . . . . . . . . . . . . . . . 201
Consignes à respecter avant chaque départ . . . . 8
Consignes de sécurité Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Airbags de tête . . . . . . . . . . . . . . . . . . . . . . . . 46
Airbags frontaux . . . . . . . . . . . . . . . . . . . . . . 41
Airbags latéraux . . . . . . . . . . . . . . . . . . . . . . . 43
Désactivation des airbags frontal et latéral du passager avant . . . . . . . . . . . . . . . . . . . . . . 49
Rétracteurs de ceintures . . . . . . . . . . . . . . . . 34
Température de liquide de refroidissement 85
Utilisation des ceintures de sécurité . . . . . . 24
Utilisation des sièges pour enfants . . . . . . . 50
Consommateur électrique . . . . . . . . 122, 123, 159
Contact-démarreur . . . . . . . . . . . . . . . . . . . . . . . 172
Contrôle du niveau d'électrolyte . . . . . . . . . . . . 241
Coulissement des sièges sièges arrières . . . . . . . . . . . . . . . . . . . . . . . 136
Couples de serrage des boulons de roues . . . 281
Coupure du moteur Avec la clé de contact . . . . . . . . . . . . . . . . . 176
Couvre-coffre . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Cric . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 257
DDanger de l'airbag frontal du passager avant pour un siège pour enfants installé de dos au sens
de la marche . . . . . . . . . . . . . . . . . . . . . . . . 36
Défaillance d'ampoule Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Dégivrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
Dégivrage de glace arrière . . . . . . . . . . . . . . . . 123 Fils chauffants . . . . . . . . . . . . . . . . . . 153, 211
Démarrage par remorquage . . . . . . . . . . 270, 271
Désactivation de l'airbag airbag du passager avant . . . . . . . . . . . . . . . 48
Désactivation de l'airbag frontal . . . . . . . . . . . . 48
Désactivation des airbags du passager avant . 48
Désactivation des airbags frontal et latéral du pas- sager avant
Consignes de sécurité . . . . . . . . . . . . . . . . . . 49
Direction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170 Blocage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Direction assistée . . . . . . . . . . . . . . . . . . . . . . . 196
Dispositif antiblocage Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Dispositif antiblocage de freins . . . . . . . . . . . . 193 témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Dispositif anti-pincement Glaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
Toit ouvrant coulissant/relevable . . . . . . . 113
Dispositif d'attelage . . . . . . . . . . . . . . . . . . . . . 205 Emplacement . . . . . . . . . . . . . . . . . . . . . . . . 249 Dispositif d'attelage : installation en deuxième
monte . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220
Dispositif de préchauffage témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Dispositif de sécurité "Safe" . . . . . . . . . . . . . . . . 99
Disposition des sièges . . . . . . . . . . . . . . . . . . . 135
Distance de freinage . . . . . . . . . . . . . . . . . . . . . 199
Dysfonctionnement du blocage électronique du dif- férentiel (EDS)
témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Dysfonctionnement du moteur témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Dysfonctionnement du système d'échappement* . 80
EÉclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Éclairage d'orientation . . . . . . . . . . . . . . . . . . . 117
Éclairage des cadrans et des commandes . . . . 67
Éclairage des commandes . . . . . . . . . . . . . . . . . 67
Éclaireur de boîte à gants . . . . . . . . . . . . . . . . . 122
Économie de carburant
galerie de toit . . . . . . . . . . . . . . . . . . . . . . . . 159
EDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194 Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Électrolyte de batterie . . . . . . . . . . . . . . . . . . . . 241
Éléments de commande lève-glaces . . . . . . . . . . . . . . . . . . . . . . . . . . 108
alhambra_frances.book Seite 295 Montag, 23. M‰ rz 2009 1:53 13

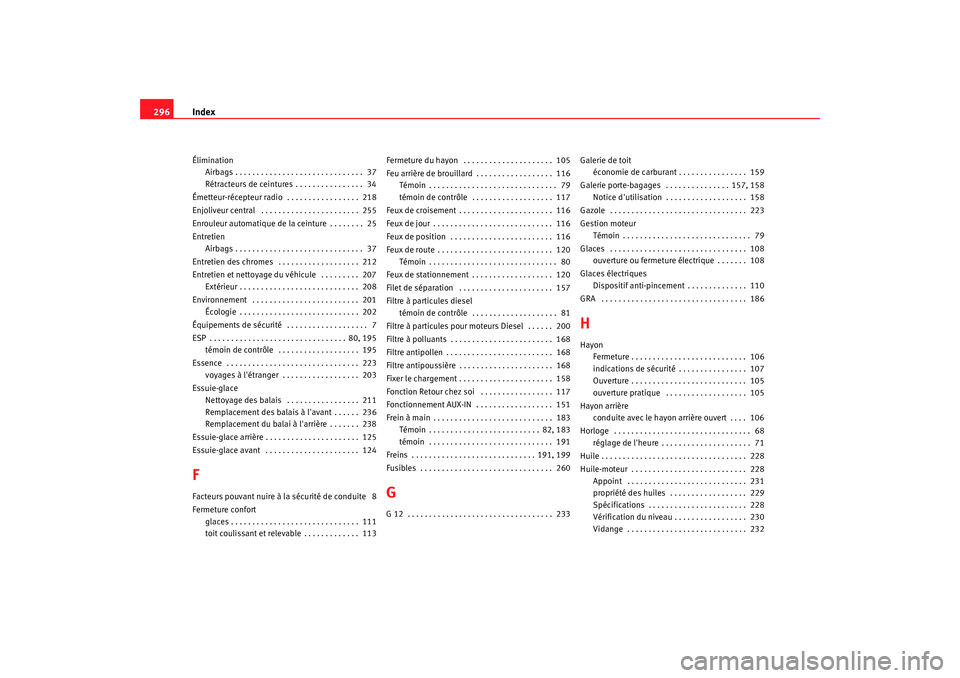

Index
296Élimination
Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Rétracteurs de ceintures . . . . . . . . . . . . . . . . 34
Émetteur-récepteur radio . . . . . . . . . . . . . . . . . 218
Enjoliveur central . . . . . . . . . . . . . . . . . . . . . . . 255
Enrouleur automatique de la ceinture . . . . . . . . 25
Entretien Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Entretien des chromes . . . . . . . . . . . . . . . . . . . 212
Entretien et nettoyage du véhicule . . . . . . . . . 207 Extérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208
Environnement . . . . . . . . . . . . . . . . . . . . . . . . . 201 Écologie . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Équipements de sécurité . . . . . . . . . . . . . . . . . . . 7
ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80, 195 témoin de contrôle . . . . . . . . . . . . . . . . . . . 195
Essence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223 voyages à l'étranger . . . . . . . . . . . . . . . . . . 203
Essuie-glace Nettoyage des balais . . . . . . . . . . . . . . . . . 211
Remplacement des balais à l'avant . . . . . . 236
Remplacement du balai à l'arrière . . . . . . . 238
Essuie-glace arrière . . . . . . . . . . . . . . . . . . . . . . 125
Essuie-glace avant . . . . . . . . . . . . . . . . . . . . . . 124FFacteurs pouvant nuire à la sécurité de conduite 8
Fermeture confort glaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
toit coulissant et relevable . . . . . . . . . . . . . 113 Fermeture du hayon . . . . . . . . . . . . . . . . . . . . . 105
Feu arrière de brouillard . . . . . . . . . . . . . . . . . . 116
Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
témoin de contrôle . . . . . . . . . . . . . . . . . . . 117
Feux de croisement . . . . . . . . . . . . . . . . . . . . . . 116
Feux de jour . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Feux de position . . . . . . . . . . . . . . . . . . . . . . . . 116
Feux de route . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Feux de stationnement . . . . . . . . . . . . . . . . . . . 120
Filet de séparation . . . . . . . . . . . . . . . . . . . . . . 157
Filtre à particules diesel témoin de contrôle . . . . . . . . . . . . . . . . . . . . 81
Filtre à particules pour moteurs Diesel . . . . . . 200
Filtre à polluants . . . . . . . . . . . . . . . . . . . . . . . . 168
Filtre antipollen . . . . . . . . . . . . . . . . . . . . . . . . . 168
Filtre antipoussière . . . . . . . . . . . . . . . . . . . . . . 168
Fixer le chargement . . . . . . . . . . . . . . . . . . . . . . 158
Fonction Retour chez soi . . . . . . . . . . . . . . . . . 117
Fonctionnement AUX-IN . . . . . . . . . . . . . . . . . . 151
Frein à main . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183 Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . 82, 183
témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Freins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191, 199
Fusibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 260
GG 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233 Galerie de toit
économie de carburant . . . . . . . . . . . . . . . . 159
Galerie porte-bagages . . . . . . . . . . . . . . . 157, 158 Notice d'utilisation . . . . . . . . . . . . . . . . . . . 158
Gazole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223
Gestion moteur Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Glaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108 ouverture ou fermeture électrique . . . . . . . 108
Glaces électriques Dispositif anti-pincement . . . . . . . . . . . . . . 110
GRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
HHayon Fermeture . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
indications de sécurité . . . . . . . . . . . . . . . . 107
Ouverture . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
ouverture pratique . . . . . . . . . . . . . . . . . . . 105
Hayon arrière conduite avec le hayon arrière ouvert . . . . 106
Horloge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68 réglage de l'heure . . . . . . . . . . . . . . . . . . . . . 71
Huile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 228
Huile-moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . 228 Appoint . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231
propriété des huiles . . . . . . . . . . . . . . . . . . 229
Spécifications . . . . . . . . . . . . . . . . . . . . . . . 228
Vérification du niveau . . . . . . . . . . . . . . . . . 230
Vidange . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232
alhambra_frances.book Seite 296 Montag, 23. M‰ rz 2009 1:53 13

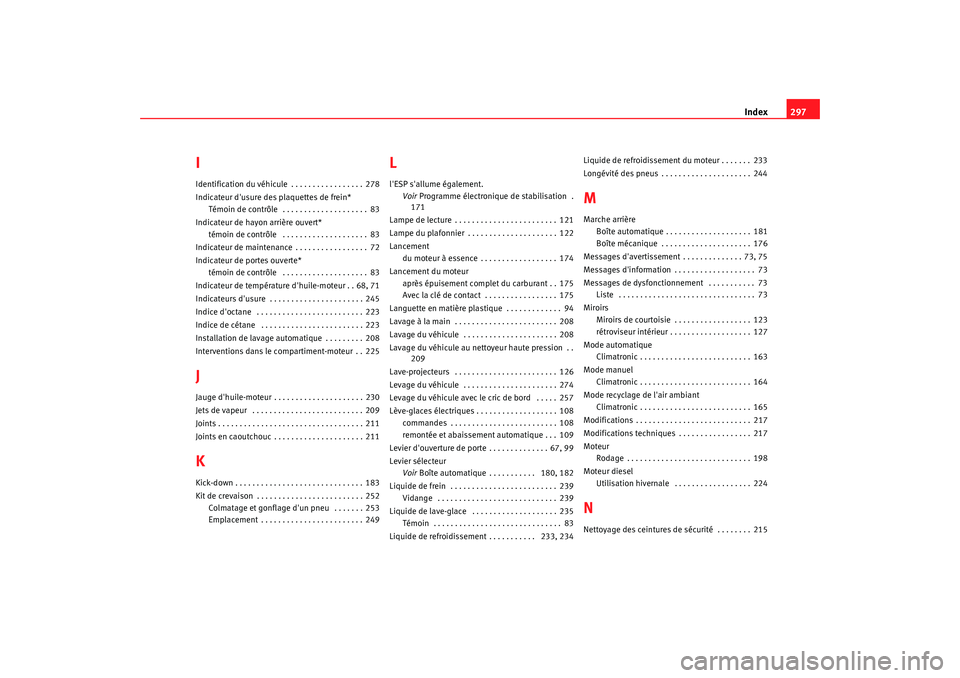

Index297
IIdentification du véhicule . . . . . . . . . . . . . . . . . 278
Indicateur d'usure des plaquettes de frein*
Témoin de contrôle . . . . . . . . . . . . . . . . . . . . 83
Indicateur de hayon arrière ouvert* témoin de contrôle . . . . . . . . . . . . . . . . . . . . 83
Indicateur de maintenance . . . . . . . . . . . . . . . . . 72
Indicateur de portes ouverte* témoin de contrôle . . . . . . . . . . . . . . . . . . . . 83
Indicateur de température d'huile-moteur . . 68, 71
Indicateurs d'usure . . . . . . . . . . . . . . . . . . . . . . 245
Indice d'octane . . . . . . . . . . . . . . . . . . . . . . . . . 223
Indice de cétane . . . . . . . . . . . . . . . . . . . . . . . . 223
Installation de lavage automatique . . . . . . . . . 208
Interventions dans le compartiment-moteur . . 225JJauge d'huile-moteur . . . . . . . . . . . . . . . . . . . . . 230
Jets de vapeur . . . . . . . . . . . . . . . . . . . . . . . . . . 209
Joints . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211
Joints en caoutchouc . . . . . . . . . . . . . . . . . . . . . 211KKick-down . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
Kit de crevaison . . . . . . . . . . . . . . . . . . . . . . . . . 252 Colmatage et gonflage d'un pneu . . . . . . . 253
Emplacement . . . . . . . . . . . . . . . . . . . . . . . . 249
Ll'ESP s'allume également. Voir Programme électronique de stabilisation .
171
Lampe de lecture . . . . . . . . . . . . . . . . . . . . . . . . 121
Lampe du plafonnier . . . . . . . . . . . . . . . . . . . . . 122
Lancement du moteur à essence . . . . . . . . . . . . . . . . . . 174
Lancement du moteur après épuisement complet du carburant . . 175
Avec la clé de contact . . . . . . . . . . . . . . . . . 175
Languette en matière plastique . . . . . . . . . . . . . 94
Lavage à la main . . . . . . . . . . . . . . . . . . . . . . . . 208
Lavage du véhicule . . . . . . . . . . . . . . . . . . . . . . 208
Lavage du véhicule au nettoyeur haute pression . . 209
Lave-projecteurs . . . . . . . . . . . . . . . . . . . . . . . . 126
Levage du véhicule . . . . . . . . . . . . . . . . . . . . . . 274
Levage du véhicule avec le cric de bord . . . . . 257
Lève-glaces électriques . . . . . . . . . . . . . . . . . . . 108 commandes . . . . . . . . . . . . . . . . . . . . . . . . . 108
remontée et abaissement automatique . . . 109
Levier d'ouverture de porte . . . . . . . . . . . . . . 67, 99
Levier sélecteur Voir Boîte automatique . . . . . . . . . . . 180, 182
Liquide de frein . . . . . . . . . . . . . . . . . . . . . . . . . 239 Vidange . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239
Liquide de lave-glace . . . . . . . . . . . . . . . . . . . . 235 Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Liquide de refroidissement . . . . . . . . . . . 233, 234 Liquide de refroidissement du moteur . . . . . . . 233
Longévité des pneus . . . . . . . . . . . . . . . . . . . . . 244
MMarche arrière
Boîte automatique . . . . . . . . . . . . . . . . . . . . 181
Boîte mécanique . . . . . . . . . . . . . . . . . . . . . 176
Messages d'avertissement . . . . . . . . . . . . . . 73, 75
Messages d'information . . . . . . . . . . . . . . . . . . . 73
Messages de dysfonctionnement . . . . . . . . . . . 73 Liste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Miroirs Miroirs de courtoisie . . . . . . . . . . . . . . . . . . 123
rétroviseur intérieur . . . . . . . . . . . . . . . . . . . 127
Mode automatique Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . 163
Mode manuel Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Mode recyclage de l'air ambiant Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . 165
Modifications . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
Modifications techniques . . . . . . . . . . . . . . . . . 217
Moteur Rodage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198
Moteur diesel Utilisation hivernale . . . . . . . . . . . . . . . . . . 224NNettoyage des ceintures de sécurité . . . . . . . . 215
alhambra_frances.book Seite 297 Montag, 23. M‰ rz 2009 1:53 13

Index

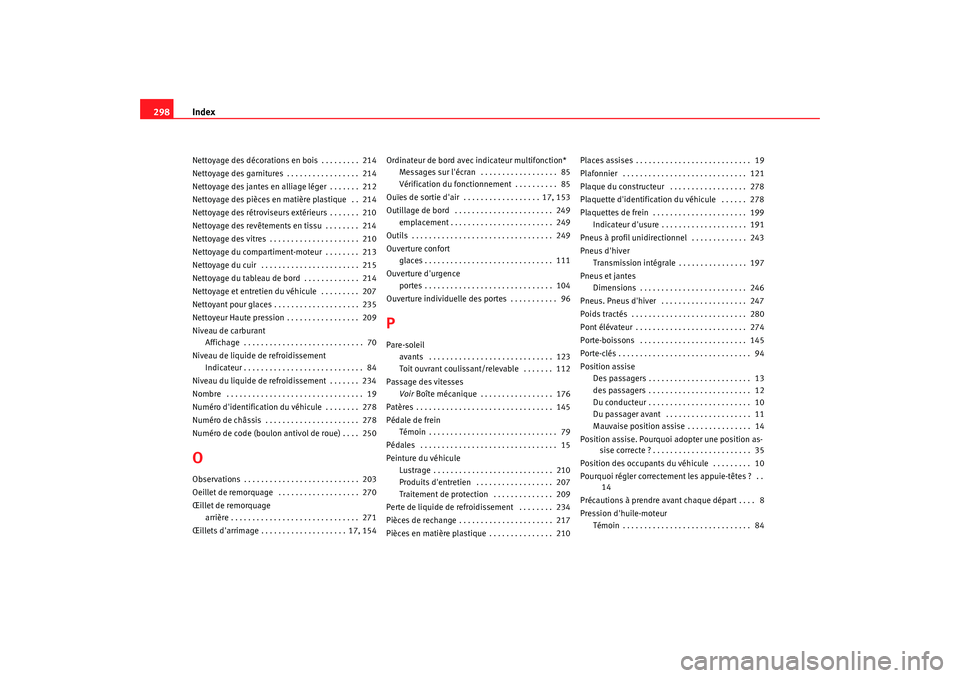

298Nettoyage des décorations en bois . . . . . . . . . 214
Nettoyage des garnitures . . . . . . . . . . . . . . . . . 214
Nettoyage des jantes en alliage léger . . . . . . . 212
Nettoyage des pièces en matière plastique . . 214
Nettoyage des rétroviseurs extérieurs . . . . . . . 210
Nettoyage des revêtements en tissu . . . . . . . . 214
Nettoyage des vitres . . . . . . . . . . . . . . . . . . . . . 210
Nettoyage du compartiment-moteur . . . . . . . . 213
Nettoyage du cuir . . . . . . . . . . . . . . . . . . . . . . . 215
Nettoyage du tableau de bord . . . . . . . . . . . . . 214
Nettoyage et entretien du véhicule . . . . . . . . . 207
Nettoyant pour glaces . . . . . . . . . . . . . . . . . . . . 235
Nettoyeur Haute pression . . . . . . . . . . . . . . . . . 209
Niveau de carburant
Affichage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Niveau de liquide de refroidissement Indicateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
Niveau du liquide de refroidissement . . . . . . . 234
Nombre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Numéro d'identification du véhicule . . . . . . . . 278
Numéro de châssis . . . . . . . . . . . . . . . . . . . . . . 278
Numéro de code (boulon antivol de roue) . . . . 250OObservations . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Oeillet de remorquage . . . . . . . . . . . . . . . . . . . 270
Œillet de remorquage arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 271
Œillets d'arrimage . . . . . . . . . . . . . . . . . . . . 17, 154 Ordinateur de bord avec indicateur multifonction*
Messages sur l'écran . . . . . . . . . . . . . . . . . . 85
Vérification du fonctionnement . . . . . . . . . . 85
Ouïes de sortie d'air . . . . . . . . . . . . . . . . . . 17, 153
Outillage de bord . . . . . . . . . . . . . . . . . . . . . . . 249 emplacement . . . . . . . . . . . . . . . . . . . . . . . . 249
Outils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249
Ouverture confort glaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Ouverture d'urgence portes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
Ouverture individuelle des portes . . . . . . . . . . . 96
PPare-soleil avants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Toit ouvrant coulissant/relevable . . . . . . . 112
Passage des vitesses Voir Boîte mécanique . . . . . . . . . . . . . . . . . 176
Patères . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Pédale de frein Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
Pédales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Peinture du véhicule Lustrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210
Produits d'entretien . . . . . . . . . . . . . . . . . . 207
Traitement de protection . . . . . . . . . . . . . . 209
Perte de liquide de refroidissement . . . . . . . . 234
Pièces de rechange . . . . . . . . . . . . . . . . . . . . . . 217
Pièces en matière plastique . . . . . . . . . . . . . . . 210 Places assises . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Plafonnier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
Plaque du constructeur . . . . . . . . . . . . . . . . . . 278
Plaquette d'identification du véhicule . . . . . . 278
Plaquettes de frein . . . . . . . . . . . . . . . . . . . . . . 199
Indicateur d'usure . . . . . . . . . . . . . . . . . . . . 191
Pneus à profil unidirectionnel . . . . . . . . . . . . . 243
Pneus d'hiver Transmission intégrale . . . . . . . . . . . . . . . . 197
Pneus et jantes Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . 246
Pneus. Pneus d'hiver . . . . . . . . . . . . . . . . . . . . 247
Poids tractés . . . . . . . . . . . . . . . . . . . . . . . . . . . 280
Pont élévateur . . . . . . . . . . . . . . . . . . . . . . . . . . 274
Porte-boissons . . . . . . . . . . . . . . . . . . . . . . . . . 145
Porte-clés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Position assise Des passagers . . . . . . . . . . . . . . . . . . . . . . . . 13
des passagers . . . . . . . . . . . . . . . . . . . . . . . . 12
Du conducteur . . . . . . . . . . . . . . . . . . . . . . . . 10
Du passager avant . . . . . . . . . . . . . . . . . . . . 11
Mauvaise position assise . . . . . . . . . . . . . . . 14
Position assise. Pourquoi adopter une position as- sise correcte ? . . . . . . . . . . . . . . . . . . . . . . . 35
Position des occupants du véhicule . . . . . . . . . 10
Pourquoi régler correctement les appuie-têtes ? . . 14
Précautions à prendre avant chaque départ . . . . 8
Pression d'huile-moteur Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
alhambra_frances.book Seite 298 Montag, 23. M‰ rz 2009 1:53 13
